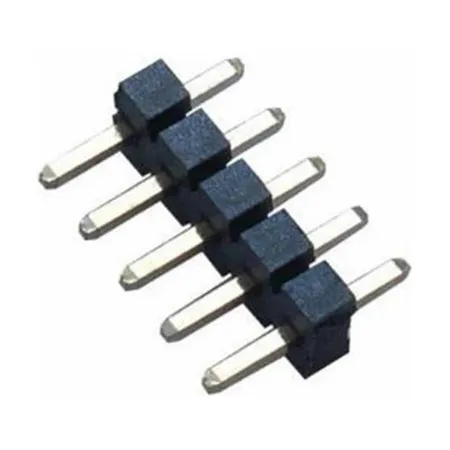

Opis produktów
· Prąd znamionowy: maks. 7,9 A
· Rezystancja izolacji: 1000MΩ min
· Wytrzymałość dielektryczna: 1500 V AC
· Rezystancja styku: 20 mΩ Max
Wprowadzenie produktu
Aplikacje
· Sprzęt zabezpieczający
· Serwonapędy
· Sterowanie przemysłowe
· Robotyka
· Przetwornica częstotliwości
· Inteligentne liczniki i terminale
· PCBA
Dane techniczne
· Prąd znamionowy: maks. 7,9 A
· Rezystancja izolacji: 1000MΩ min
· Wytrzymałość dielektryczna: 1500 V AC
· Rezystancja styku: 20 mΩ Max
· Temperatura pracy: -40 stopni - +105 stopni
· Możliwość lutowania: Możliwość rozpływu do 260 stopni
Przybory
· Poszycie: Cyna – standard
Złoto
· Materiał styków: stop miedzi
· Materiał obudowy:-wysokotemperaturowy plastik termoplastyczny
· Środowisko: UL94 V0
Inni
· Rysunek 2D
· Skontaktuj się z XHS, aby uzyskać plik 3D
· Zgodny z RoHS i REACH
· Zgodny z UL
Cechy
● Można ich używać do łączenia komponentów znajdujących się w różnych orientacjach fizycznych, co czyni je idealnymi do stosowania w różnorodnych zastosowaniach.
● Umożliwia połączenie wielu komponentów na niewielkiej przestrzeni.
● Zwiększa ogólną wydajność systemu
● Poprawia przewodność elektryczną połączenia
Zalety
● Szybki czas dostawy, średnio 4 tygodnie
● Doskonała kontrola jakości od materiałów po gotowe produkty.
● Identyfikowalność zamówienia i surowca
● Możliwość systematycznego testowania laboratoryjnego
Shenzhen Xuhuasheng Technology Co., Ltd. (XHS) od 10 lat zajmuje się produkcją i sprzedażą złączy elektronicznych, kierując się przekonaniem, że na pierwszym miejscu jest jakość, a przede wszystkim klient. Jesteśmy niezawodnym producentem męskich złączy typu dupont, charakteryzujących się wysoką jakością i najlepszą ceną. Koncentrujemy się na dostarczaniu naszym klientom produktów o wysokiej wartości, w tym głowicy męskiej, żeńskiej, głowicy skrzynkowej, płytki, FPC, RJ i wiązek przewodów. W przypadku jakichkolwiek zapytań dotyczących złączy męskich typu dupont, zapraszamy do kontaktu z nami. Wystarczy zadzwonić lub wysłać do nas e-mail, aby uzyskać profesjonalne wsparcie. Uwierz, że XHS będzie Twoim najlepszym partnerem biznesowym!
Pakowanie i wysyłka
Sprzęt inspekcyjny
Nasz certyfikat
Q＆A
P: W jaki sposób złącze-płytka-pomaga w obniżeniu całkowitego kosztu systemu?
Odp.: Zastosowanie złącza-płytka-może uprościć proces montażu, zwiększyć elastyczność projektu, zmniejszyć koszty konserwacji i napraw oraz obniżyć koszty zapasów i produkcji, a wszystko to może przyczynić się do obniżenia całkowitego kosztu systemu.
P: Jakie są różne opcje montażu złączy płytka-do-płytki?
Odp.: 1) Montaż powierzchniowy: Złącza do montażu powierzchniowego są montowane bezpośrednio na powierzchni płytki drukowanej za pomocą lutowania rozpływowego. Ten typ mocowania jest odpowiedni do zastosowań-o dużej gęstości, w których przestrzeń jest ograniczona.
2)-Przelotowy: złącza-przelotowe montuje się poprzez włożenie styków złącza przez otwory w płytce drukowanej i przylutowanie ich na miejscu. Ten typ mocowania nadaje się do zastosowań wymagających wysokiego stopnia stabilności mechanicznej.
3)Montaż krawędziowy: złącza do montażu krawędziowego są montowane na krawędzi płytki drukowanej przy użyciu technologii montażu-przelotowego lub powierzchniowego. Ten typ mocowania jest odpowiedni do zastosowań, w których złącza muszą być łatwo dostępne.
4) Łączenie na ślepo: Złącza łączenia na ślepo są zaprojektowane tak, aby można je było łączyć i rozłączać bez konieczności precyzyjnego wyrównywania. Ten typ mocowania nadaje się do zastosowań, w których złącza muszą być szybko i łatwo podłączane i odłączane.
5) Układanie płytek: Złącza do układania płytek są przeznaczone do układania jednej płytki drukowanej na drugiej. Ten typ montażu jest odpowiedni do zastosowań wymagających ułożenia wielu płytek drukowanych na niewielkiej przestrzeni.
6) Antresola: Złącza mezzanine służą do łączenia jednej płytki drukowanej z drugą, która jest do niej prostopadła. Ten typ mocowania nadaje się do zastosowań, w których wiele płytek drukowanych musi być połączonych ze sobą pod kątem prostym.
Wybór opcji montażu zależy od różnych czynników, takich jak konstrukcja płytki drukowanej, wymagania aplikacji i warunki środowiskowe, w których system będzie działał.
